機床設計：
整 機：機床主體結構為倒T型，動柱式結構，剛性好。造型美觀大方、充分體現了人機一體的工程學理念、是一種高性能、高效率、高速度的高檔數控機床。使用、操作、維修方便。
底 座：應用先進的有限元分析軟件合理的優化布置筋格，保證其強度與剛性，使各部件性能指標均達最優，保證了剛性的持久性。
立 柱：采用雙柱封閉框架式結構，空腔內設置有較高的縱向和橫向環形筋，使立柱具有較高的抗扭抗彎剛性。
主 軸 箱：采用寬域交流伺服主軸電機可實現主軸無級調速。
刀 庫：刀庫機械手采用整套專業配套生產廠家的產品，質量可靠，性能穩定，進一步提高了整機工作可靠性。
驅 動：選用先進的大慣量進給伺服電機實現三軸進給驅動，采用高剛性滾珠絲杠副，從根本上解決工件在加工過程中由于熱變形以及傳動間隙導致的加工誤差，達到省時，高精度的目的。
工 作 臺：單工位分度回轉工作臺選用大慣量進給伺服電機驅動，位置精度由高精度齒盤定位，高精度，準確可靠。

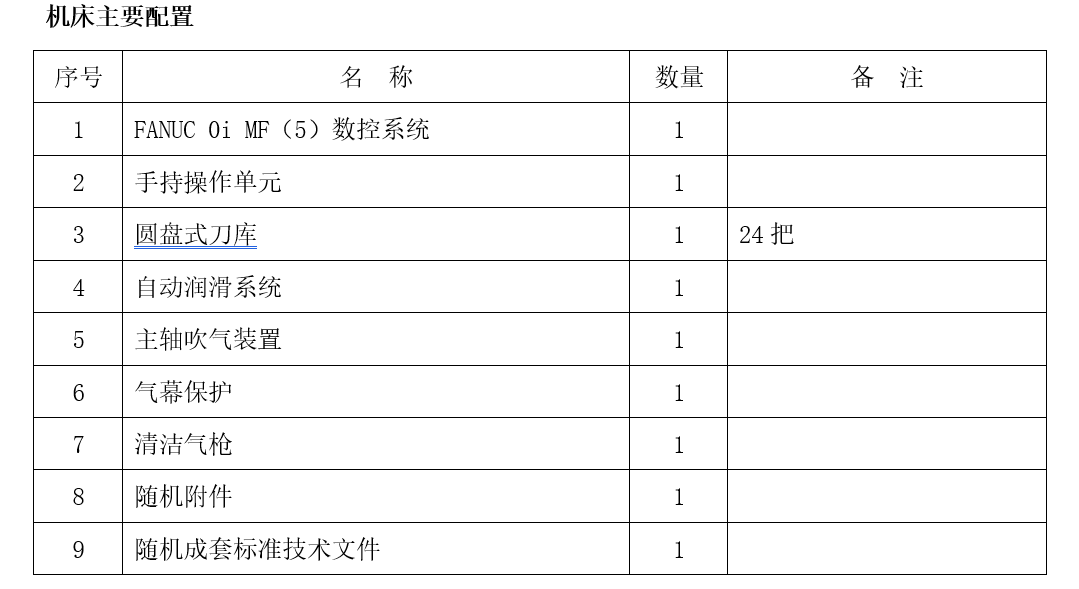

系統配置：配備高性能FANUC 0i-MF數控系統，可保證用戶要求的數控加工功能和輔助功能。
機床所有零部件加工、裝配成品質量符合產品圖紙及相關技術要求，其安全標準符合GB15760-2004《金屬切削機床安全防護通用技術條件》的有關規定，其精度標準符合GB/T17421-2000《機床檢通則》及JB/T8772-1998 《精密加工中心檢驗條件》的有關規定。
友情提醒：購買臥式加工中心HM80H產品，請拔打公司全國服務熱線：400 9636 818，了解臥式加工中心、臥式加工中心價格、臥式加工中心生產廠家、臥式加工中心使用說明，均可仔細瀏覽本網頁。
廣東省制造業500強、國家高新技術企業-巨高機床，主營：CNC加工中心，鉆攻中心，立式加工中心，臥式加工中心，龍門加工中心、數控車床，數控鏜床，龍門加工中心廠家，數控龍門，加工中心,數控機床，具機床集團化產業鏈，知識產權80多項，研發人員80多人，600多名員工，專為客戶提供全套的金屬切削機床技術解決方案。
設備技術描述

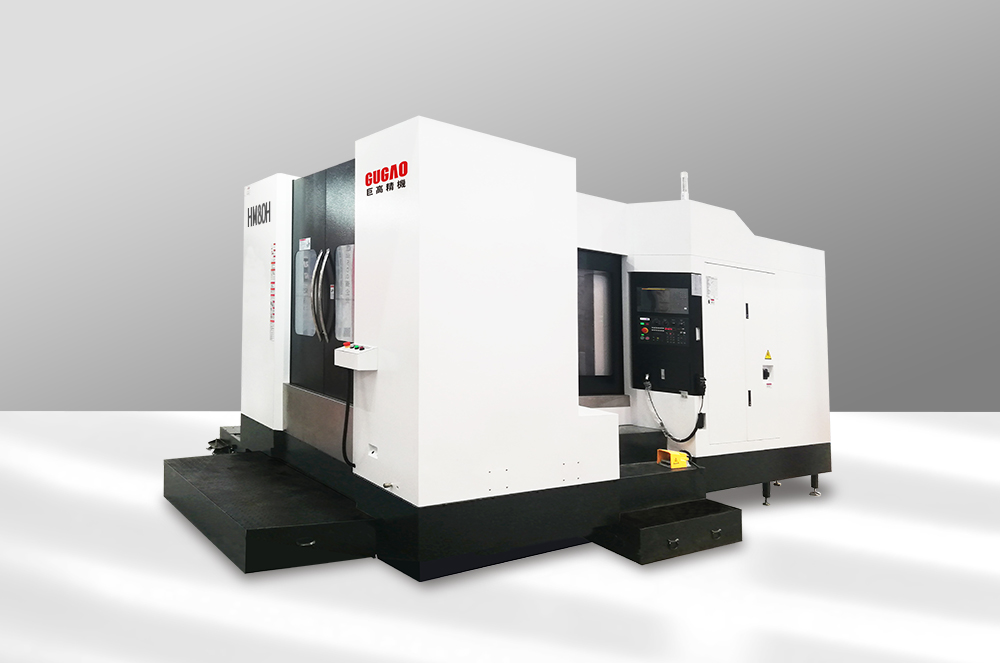

HM80H型臥式加工中心適用于進行箱體類零件的復雜加工，在加工過程中可以自動交換刀具，可一次裝夾進行四個面的銑削，鉆孔，擴孔，鏜孔，鉸削，攻絲，端面加工，鏜臺階孔等多種工序。現代化的機床及控制理念、緊湊的結構設計，保證高效率和高精度的單件或中小批量產品的加工要求。
