對刀點的選擇方法有哪些？

對刀是影響數控加工質量的一項重要環節，在對刀前必須做好對刀點和換刀點的確定，進而確定工件坐標系在機床坐標系中位置的基準點。

對于數控車床或車銑加工中心類數控設備，由于中心位置（X0，Y0，A0）已有數控設備確定，確定軸向位置即可確定整個加工坐標系。因此，只需要確定軸向（Z0或相對位置）的某個端面作為對刀點即可。

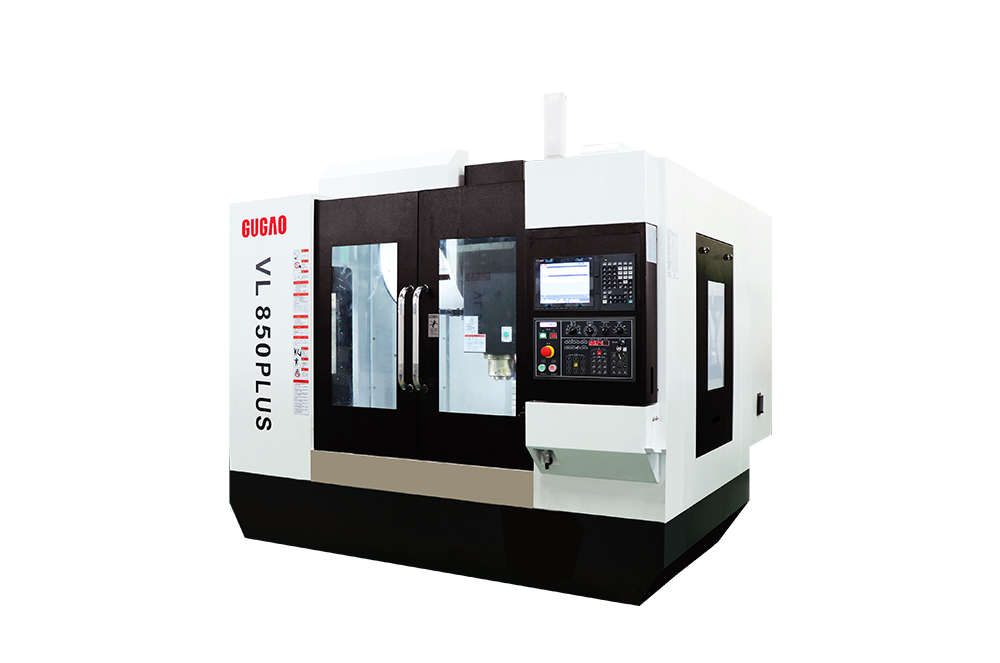

對于三坐標數控銑床或三坐標加工中心，相對數控車床或車銑加工中心復雜很多，根據數控程序的要求，不僅需要確定坐標系的原點位置（X0，Y0，Z0），而且要同加工坐標系G54、G55、G56、G57等的確定有關，有時也取決于操作者的習慣。對刀點可以設在被加工零件上，也可以設在夾具上，但是必須與零件的定位基準有一定的坐標關系，Z方向可以簡單的通過確定一個容易檢測的平面確定，而X、Y方向確定需要根據具體零件選擇與定位基準有關的平面、圓。

對于四軸或五軸數控設備，增加了第4、第5個旋轉軸，同三坐標數控設備選擇對刀點類似，由于設備更加復雜，同時數控系統智能化，提供了更多的對刀方法，需要根據具體數控設備和具體加工零件確定。

對刀點相對機床坐標系的坐標關系可以簡單地設定為互相關聯，如對刀點的坐標為（X0，Y0，Z0），同加工坐標系的關系可以定義為（X0+Xr，Y0+Yr，Z0+Zr），加工坐標系G54、G55、G56、G57等，只要通過控制面板或其他方式輸入即可。這種方法非常靈活，技巧性很強，為后續數控加工帶來很大方便。

結語

對刀方法有很多種，不同對刀方法有著不同特點，無論采用何種工具對刀，目的都是為了使機床主軸軸線與刀具端面的交點與對刀點重合，提高加工精度，促進機械加工產業的快速發展。
